Sinteżi Ta Mullite

Il-metodi ta 'sintesi tal-mullite jistgħu jinqasmu f'metodu ta' sinterizzazzjoni u metodu ta 'tidwib elettriku. Il-metodu tas-sinterizzazzjoni jista 'jinqasam f'metodu niexef u metodu imxarrab skond il-mod ta' preparazzjoni tal-materja prima. Il-metodu niexef huwa li itħan l-ingredjenti flimkien u mbagħad ħruqhom permezz ta 'kalkara rotanti jew forn tal-mina wara li tagħfas ballun jew kompatt. Il-proċess imxarrab huwa li itħan il-materjal kompost f'demel likwidu bl-ilma, imbagħad agħfas u ffiltra biex jiddeidrat f'kejk tat-tajn, u għafas it-tajn bil-vakwu fis-sezzjoni tat-tajn jew vojt tat-tajn u mbagħad ħruq.
Il-metodu tat-tidwib elettriku huwa li żżid il-materjal kompost mal-forn tal-ark, dewweb fit-temperatura għolja ffurmata mill-ark, kristallizzazzjoni tat-tkessiħ, l-użu ta 'materja prima naturali (bħal boksajt, eċċ.), jistgħu jiġu mgħaffġa direttament għal<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
Is-sinteżi tal-mullite permezz tas-sinterizzazzjoni ġeneralment titwettaq f'1650 ~ 1700 grad. Il-fatturi ewlenin li jaffettwaw is-sinteżi tal-mullite permezz tas-sinterizzazzjoni huma l-purità tal-materja prima, il-finezza tal-materja prima u t-temperatura tal-kalċinazzjoni. Is-sintesi tal-lenite bil-metodu tas-sinterizzazzjoni tiddependi prinċipalment fuq ir-reazzjoni tal-fażi solida bejn Al2O3 u SiO2, għalhekk it-titjib tat-tixrid tal-materja prima se jaċċellera l-proċess tal-istess reazzjoni tal-fażi. B'mod partikolari, il-partiċelli<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.

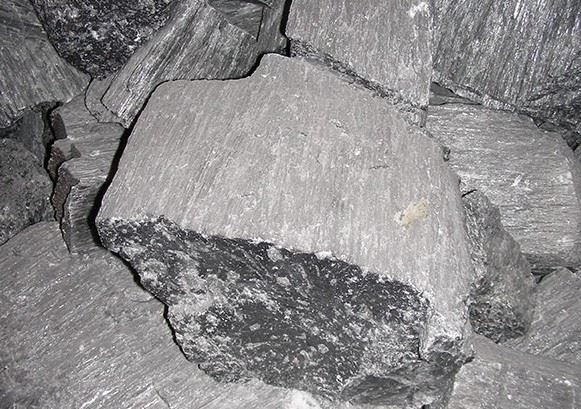

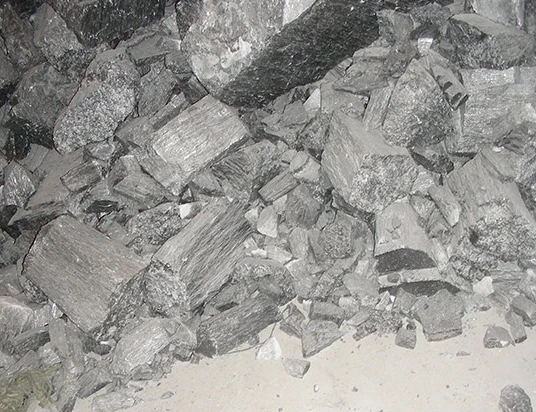

Fil-produzzjoni industrijali, huwa inevitabbli li ġġib varjetà ta 'impuritajiet, bħal Fe2O3, TiO2, CaO, MgO, Na2O, K2O, fosthom l-aktar ta' ħsara huma Na2O u K2O, li jinibixxu l-formazzjoni ta 'mullite, u jwasslu għall-produzzjoni ta 'numru kbir ta' fażijiet tal-ħġieġ b'ħafna silika, tnaqqas il-kontenut ta 'mullite. Fe2O3 inaqqas il-proċess ta 'fossilizzazzjoni tal-mullite u jżid in-numru ta' fażijiet tal-ħġieġ. Meta teżisti ammont żgħir ta 'TiO2, parti mill-joni Ti tidħol fil-karattru mullite biex tifforma soluzzjoni solida, tippromwovi l-formazzjoni ta' mullite u żvilupp u tkabbir tal-kristall, meta l-kontenut ta 'TiO2 ikun għoli wisq, xorta għandu r-rwol ta' fluss. Il-mullite tal-elettrotidwib huwa ppreparat billi jdub il-kompost f'forn tal-ark u jkessaħ il-mullite mit-tidwib. Il-proċess tal-kristallizzazzjoni huwa simili għal dak tad-dijagramma tal-fażi tas-sistema Al2O3-SiO2.

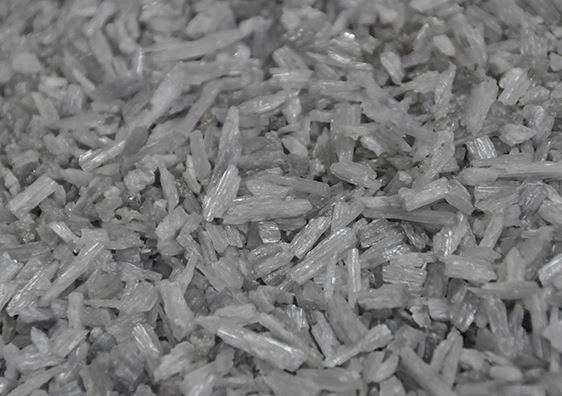

When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>80% se jidhru fażi kurundun. Il-kompożizzjoni tal-fażi minerali tal-mullite mdewba hija ġeneralment kristall tal-mullite u fażi tal-ħġieġ. Meta mqabbel mal-mullite sinterizzat, il-kristalli tal-mullite mdewba huma żviluppati tajjeb, bi ħbub kbar u inqas difetti, u d-daqs tal-kristall huwa mijiet ta 'drabi dak tal-mullite sinterizzat, għalhekk il-proprjetajiet mekkaniċi ta' temperatura għolja u r-reżistenza għall-erożjoni huma relattivament tajbin.

It-tags Popolari: sinteżi ta 'mullite, sinteżi taċ-Ċina ta' manifatturi ta 'mullite, fornituri
